Lo primero que vamos a necesitar es conectar nuestra interface de audio con VCV RACK, para ello vamos a utilizar el m贸dulo Audio 2. y seleccionaremos nuestro driver de audio correspondiente.

  • Primero a帽adimos una salida de audio con el m贸dulo Audio 2.
  • Selecciona el driver de tu tarjeta de sonido.
  • Lo siguiente es a帽adir un generador de sonido, busca la palabra VCO y a帽ade este m贸dulo.
  • A continuaci贸n selecciona el m贸dulo que acabas de crear y dupl铆calo con CRLT/CMD+D.



Ahora tenemos dos generadores de sonido, vamos a conectarlos a un mezclador para unir sus dos se帽ales.

  • A帽ade el m贸dulo VCA-MIX para mezclar los dos osciladores.

Vamos a hacer nuestra primea conexi贸n, las conexiones se hacen a traves de cables virtuales, haz click en la salida (con reborde en negro) de la forma de onda TRI de la primera VCO y arr谩strala hasta la IN1 del VCA MIX. 隆EHORABUENA HAS HECHO TU PRIMERA CONEXI脫N!

Ahora repite los pasos y conecta la forma de onda SIN del segundo VCO a la entrada IN2 del VCA-MIX

Filtro (VCF)

Ahora vamos usar un filtro para filtrar la se帽al que nos viene de VCA MIX con la mezcla de los dos osciladores

  • A帽ade el m贸dulo VCF (VOLTAGE CONTROLLER FILTER).
  • Conectamos la salida del mixer a la entrada del filtro.

Ahora repite los pasos y conecta la forma de onda SIN del segundo VCO a la entrada IN2 del VCA-MIX

Para tener un control de esta amplitud聽 vamos a a帽adir un m贸dulo de VCA (VOLTAGE CONTROLLER AMPLIFIER)

A帽ade el m贸dulo VCA de VCV.

  • Conectamos la salida del filtro de paso bajo (LPF) a la entrada de la VCA.
  • Ahora conectamos la salida de la VCA a la entrada del M贸dulo Audio 2 a la entrada L y R,

tip: para conectar un cable a otro que ya est谩 conectado usa la tecla CTRL/CMD y crear谩s otro cable desde una salida ya ocupada.



Ahora que tenemos conectada la salida de el filtro a la salida de AUDIO, ver谩s que tenemos una se帽al de audio continua, esto est谩 bien para seg煤n que cosa pero, ahora mismo necesitamos modular esta se帽al de amplitud en el tiempo.

Hay muchas maneras de hacerlo, pero vamos a usar una que es muy visual. (Por ahora puedes controlar el volumen directamente en el slider del m贸dulo VCA).

Envelope Generator (ADSR)

La 煤ltima conexi贸n de nuestro sintetizador sustractivo es poder modificar la amplitud de la mezcla de los osciladores en el tiempo.

Bien, para nosotros poder controlar esta Amplitud (la de la VCA) necesitamos algo que nos modifique esta se帽al, para estas labores se usa un generador de envolvente, en este caso a帽adimos el m贸dulo ADSR.聽

Por 煤ltimo vamos a a帽adir un m贸dulo secuenciador, para que nos sirva de disparador de la envolvente y adem谩s vamos a usar聽 su聽 salida聽 de CV para poder modificar el tono (V/OCT) de cada paso, sigue los siguientes pasos para conectarlo todo:

  • A帽adimos el secuenciador SEQ 3.
  • Conecta la salida TRIG a la entrada GATE de la envolvente como puede ver la salida y entrada de ambos m贸dulos son diferentes una TRIG y la otra GATE

  • Los impulsos TRIG son un voltaje de 10 voltios de una duraci贸n de 1ms, que en este caso no nos sirve ya que las envolvente necesitan un voltaje un de un poco m谩s largos , para que le de tiempo a activar todos sus estados ADSR.
  • Para que nuestro patch funcione correctamente tenemos que activar la opci贸n 芦CLOCK PASSTHROUGH禄 que lo que hace es convertir la se帽al de TRIG en GATE, con un tiempo superior a 1ms.

Los diferentes voltajes de las se帽ales GATE (Arriba, AZUL) y TRIG (Abajo, VERDE)



  • 聽Para controla la amplitud de la VCA con la envolvente nos toca conectar la salida ENV de la envolvente al control de Voltaje de la VCA.

Para controlar el tono del oscilador vamos a usar la salida CV1 del secuenciador a la entrada V/OCT de los 2 osciladores.

Ahora puedes modificar los Knobs de la primera fila del secuenciador y veras como van cambiando las notas en cada paso que tengas activo.



Correcci贸n de notas y Reverb

Para que las notas no vayan tan a lo loco vamos a a帽adir a nuestro patch un Quantizador y as铆 tendremos nuestra secuencia dentro de una escala musical

  • Para controlar la escala y transposici贸n de nuestra secuencia vamos a a帽adir el m贸dulo QNT (quantizer).
  • Desconectamos los cables que salen de CV los 2 V/OCT de los osciladores.

  • Conectamos la salida CV1 a la entrada de V/OCT del quantizer y de la salida de Quantizer a las entradas de V/OCT de los dos osciladores.

Con el bot贸n derecho en el QNT puedes seleccionar presets con diferentes escalas, en mi caso voy a seleccionar la AEOILIAN (Menor).

A帽adimos un poco de Reverb

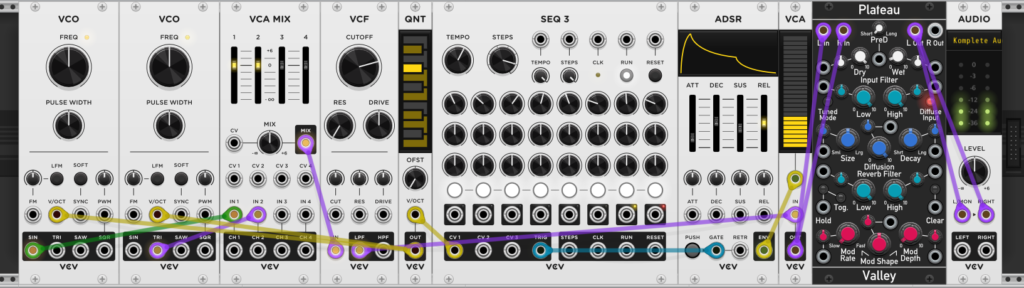

  • Carga el m贸dulo Plateau y desconecta la salida de la VCA que va a la entrada de audio.



  • Ahora como te imaginaras te toca puentear de la salida de la VCA a la entrada de la PLATEAU

  • y de la salida de plateau a la tarjeta de sonido.

  • Solo te toca bajar un poco el Knob WET de la reverb y ponerte a experimentar con todos los par谩metros que ahora tienes a tu disposici贸n.

Siguientes pasos a seguir

Hemos creado una guia para que te ayude con VCV RACK cuando estes empezando

En el siguiente art铆culo veremos algunas compa帽铆as desarrolladoras de m贸dulos que no puedes pasar por alto dentro de VCV RACK聽

Mientras tanto puedes echar un vustazo a mi canal de Youtube donde tengo varios tutoriales en Espa帽ol sobre VCVRACK!https://www.youtube.com/animatek

Muchas gracias y Happy Patching



Este post es una revision actualizada de mi primer videotutorial de youtube – Te dejo el video por si te resulta m谩s c贸modo, aunque en el post el patch est谩 actualizado a la Versi贸n 2.0 de VCV RACK
