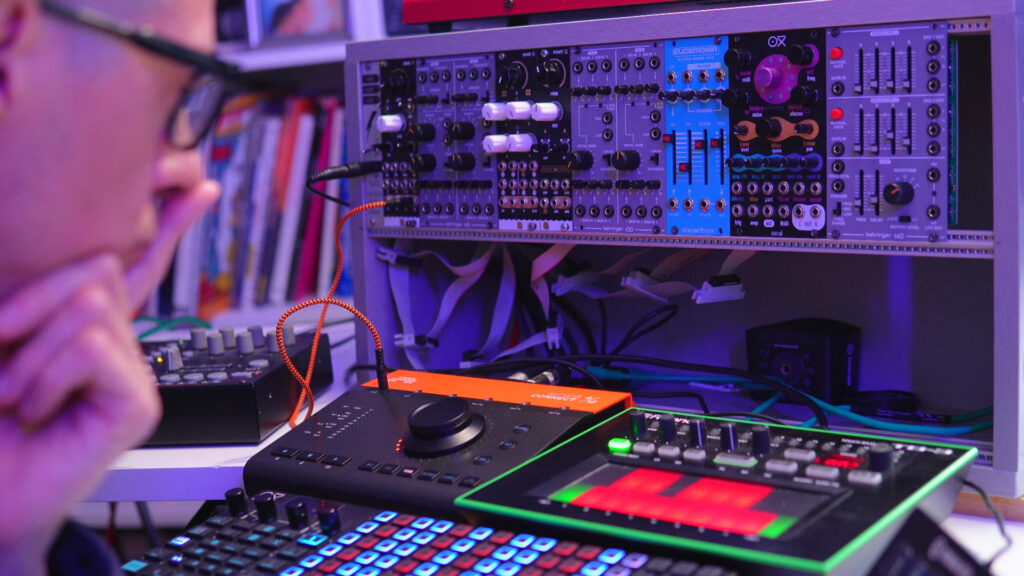

En este directo estreno la Bitwig Connect y te enseño, paso a paso, cómo integrarla con un sistema de sintetizador modular (Eurorack) para montar un setup híbrido entre hardware y Bitwig Studio.
En el vídeo verás en tiempo real cómo:
Grabar loops y clips en Bitwig mientras tocas el patch.
Afinar osciladores analógicos usando Hardware CV Instrument.
Enviar y recibir audio entre el modular y Bitwig.
Mandar modulación por CV desde Bitwig al sistema modular.
Controlar filtros y VCA desde salidas de la Bitwig Connect.
¿Qué es Bitwig Connect y por qué es interesante para modular?
Bitwig Connect es una interfaz de audio diseñada para integrarse de forma directa con Bitwig Studio. Además de las entradas y salidas de audio convencionales, incluye salidas DC coupled pensadas para enviar voltaje de control (CV) a un sistema modular, lo cual es una autenica locura para usar con bitwig o VCVRack.
En el directo comento una de las claves de la Connect:
- 4 entradas de audio.
- 12 salidas, donde las salidas 9, 10, 11 y 12 pueden enviar CV.
Gracias a esto, puedes:
- Afinar osciladores del modular desde Bitwig.
- Enviar LFOs, envelopes, secuencias y modulaciones desde The Grid o desde los moduladores de Bitwig.
- Crear un sistema híbrido donde el DAW no solo graba audio, también controla el patch.
Set up inicial: conectando el oscilador a Bitwig
En el directo montamos un patch sencillo desde cero con algunos módulos clásicos:
- Un oscilador (Nano modules – Ona).
- Un mezclador (Nano modules – MAR).
- Un filtro (Nano modules – Font / Deadbox -Eudemonia).
La ruta básica es:
- Sacar la señal del oscilador hacia el mezclador.
- Del mezclador al filtro.
- De ahí, enviar la salida de audio a una de las entradas de Bitwig Connect (en el directo uso la entrada 3).
En Bitwig:
- Creo una pista con el dispositivo Hardware CV Instrument.
- Entrada de audio: la misma entrada física donde llega el oscilador (por ejemplo, Input 3).
- Salida de Pitch CV: una de las salidas CV de Bitwig Connect (por ejemplo, Output 9).
El punto interesante aquí es la función de afinación automática:
- Pulsamos “Tune” en Hardware CV Instrument.
- Bitwig lanza una serie de notas, mide la respuesta y afina el oscilador para que quede calibrado.
Resultado: tienes un oscilador analógico afinado y controlado desde Bitwig como si fuera un sinte “normal” dentro del proyecto.
Añadiendo procesamiento y efectos desde Bitwig
Una vez que el audio del modular entra en Bitwig, lo tratamos como cualquier otra pista:
- Envío la señal a un filtro del sistema modular, vuelvo a entrar por la Connect y, desde ahí,
- Le añado efectos en Bitwig: delay, saturaciones, reverb, etc.
Esto permite una jugada muy potente: usar el modular como fuente de sonido cruda y dejar a Bitwig toda la parte de procesamiento creativo, automatizaciones, envíos, etc.
Modulación desde Bitwig: filtros, VCA y envolventes
Otra parte clave del directo es el uso de las salidas de CV de la Bitwig Connect para controlar parámetros del modular.
Algunos ejemplos que montamos:
Modulación de filtro desde Bitwig
- En Bitwig creo una pista con Hardware CV Out.
- Asigno la salida a una de las salidas CV de la interfaz (por ejemplo, Output 12).
- Conecto esa salida a la entrada de modulación del filtro en el rack.
Desde ahí puedo:
- Mandar un LFO desde The Grid o FX Grid.
- Usar moduladores de Bitwig (Steps, LFO, Random, etc.) para controlar el cutoff del filtro.
Resultado: el filtro del modular se comporta como si fuera un dispositivo más dentro del ecosistema de Bitwig.
Control de VCA con envolventes de Bitwig
También montamos un patch donde:
- Paso toda la señal del modular por un VCA.
- Uso otra salida de CV de Bitwig Connect (por ejemplo, Output 10) para enviar una envolvente desde Bitwig.
Eso permite:
- Tocar notas desde Bitwig.
- Que la envolvente del DAW abra y cierre el VCA del modular.
En la práctica, el modular se convierte en un sinte controlado por Bitwig, pero sigue sonando a hardware analógico.
Construyendo un pequeño track: percusión, wavetables y clips
En la parte central del directo vamos construyendo un pequeño boceto de tema:
- Añadimos un kick sencillo.
- Cambiamos la forma de onda del oscilador a wavetable.
- Metemos hi-hats y otros detalles de percusión.
En Bitwig:
- Ajusto la cuantización.
- Grabo clips con lo que va saliendo del patch.
Es una forma muy natural de trabajar:
- El modular aporta el carácter y la inmediatez.
- Bitwig organiza, graba y permite volver sobre ideas, duplicar escenas, reorganizar estructuras, etc.
Troubleshooting real: gates, CV y pequeños líos
Como en cualquier setup híbrido, también aparecen problemas:
- Gates que se quedan abiertos.
- Envolventes que no se cierran bien.
- Algún cable mal conectado.
En el directo aprovecho para:
- Revisar el flujo de señal paso a paso.
- Reiniciar dispositivos como Hardware CV Instrument cuando hace falta.
- Aclarar algunas dudas típicas sobre cómo se enrutan los voltajes y el audio.
Todo esto forma parte del aprendizaje real: no es un vídeo “perfecto”, es un patch vivo donde vamos solucionando cosas sobre la marcha.
Hablando de interfaces DC coupled: alternativas a Bitwig Connect
Hacia el final del directo comentamos también otras opciones de hardware para enviar CV desde el ordenador al modular, como las interfaces de Expert Sleepers:
La idea general es la misma: necesitas una interfaz con salidas DC coupled para poder mandar CV, gates y modulaciones, no solo audio.
Bitwig Connect suma una capa interesante: está pensada específicamente para integrarse con Bitwig Studio, con dispositivos dedicados como Hardware CV Instrument y Hardware CV Out.
Conclusión: por qué un setup híbrido tiene tanto sentido
Este directo con Bitwig Connect es solo un primer contacto, pero deja claras varias ideas:
- Puedes usar Bitwig para afinar y controlar osciladores analógicos.
- El modular sigue siendo el corazón del sonido, pero el DAW se convierte en el cerebro.
- Las salidas de CV de la interfaz abren un mundo de modulaciones y control muy finas.
- Grabar clips y loops en Bitwig mientras tocas el patch te ayuda a capturar ideas sin perder la frescura del directo.
